| 流れの範囲: | 2000 m3/h | 最高の頭部: | 160 の m |
|---|---|---|---|
| 羽根車: | 閉鎖した | タイプ: | 刃ポンプ |
| 温度範囲: | 20° Cから200° C | RPM: | 500から3600 |
| ハイライト: | 工業プロセス ポンプ,化学移動ポンプ |
||

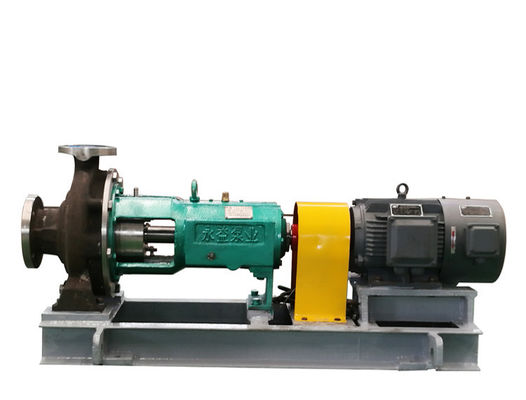

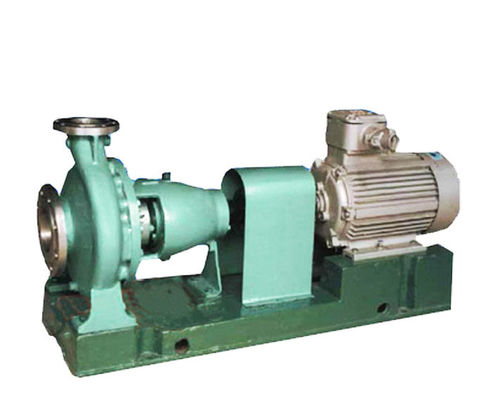

移動の酸の液体のために並ぶ横の遠心化学抵抗力があるプロセス ポンプPTFE
ポンプ設計
このシリーズ化学的方法ポンプは横、放射状のものの割れ目、渦巻形の包装ポンプです。 それは標準的なGB/T5656へ設計されていたaccoringです。インペラーはinblockによって投げられる閉められていたインペラー、できますうってつけ作動状態です。 背部は設計をパイプラインを妨げないで回転子を取除くことを可能になります引き出します。スペーサのカップリングが使用されれば、モーターは支承板から取除かれる必要がありません。シャフト、袖、軸受けおよび軸受けベッドは同一でおよび交換可能のために多数のポンプ サイズです。
設置次元
プロダクト概要
1) CZの化学的方法ポンプは労働条件、高性能および最適のキャビテーションの性能に強い適応性がある必要な鋳造によって閉められているインペラーを採用します。インペラーは背部刃を備えていますまたは軸推圧およびシール・チャンバ圧力を減らすことができるバランスの穴は軸受けの耐用年数を延長します。
2) ポンプ シャフトの堅い設計はより大きい放射状の負荷および軸負荷に耐えることができる採用しポンプ シャフトの全面的な剛性率を増強します角の接触軸受けをの円柱ローラーそして一組。同時に、インペラーは静的なバランスの点検そして訂正をします。ポンプは低雑音シャフト シールおよび軸受けの耐用年数に非常に有利である低い振動と動きます
モデルおよび変数
| モデル | 定格速度n=2900r/min | 評価されるSpeedn=1450r/min | |||||||||||||
| インペラー |
容量Q （m3/h） |
頭部 H （m） |
比重ρ=1.00 | 比重ρ=1.84 | インペラー |
容量 （m3/h） |
頭部H （m） |
比重 ρ=1.00 |
比重 ρ=1.84 |
||||||
| モーター力およびモデル | モーター力およびモデル | ||||||||||||||
| Kw | Kw | Kw | Kw | ||||||||||||
| YCZ80/250 | D | 150 | 55 | 37 | 200L2-2 | 75 | 280S-2 | E | 70 | 11 | 5.5 | 132S-4 | 7.5 | 132M-4 | |
| X | 140 | 50 | 30 | 200L1-2 | |||||||||||
| E | 130 | 47 | 55 | 250M-2 | |||||||||||
| YCZ80/315 | A | 200 | 130 | 110 | 315S-2 | 185 | 315L-2 | A | 100 | 32 | 15 | 160L-4 | 30 | 200L-4 | |
| B | 190 | 125 | B | 95 | 30 | ||||||||||
| M | 180 | 120 | 90 | 280M-2 | 160 | 315L1-2 | C | 85 | 24 | 11 | 160M-4 | 18.5 | 180M-4 | ||
| N | 170 | 110 | 75 | 280S-2 | D | 70 | 18 | 7.5 | 132M-4 | 15 | 160L-4 | ||||
| C | 160 | 100 | 132 | 315M-2 | |||||||||||
| X | 150 | 90 | 110 | 315S-2 | |||||||||||
| D | 140 | 80 | 55 | 250M-2 | 90 | 280M-2 | |||||||||
| YCZ80/400 | A | 105 | 52 | 30 | 200L-4 | 55 | 250M-4 | ||||||||
| B | 100 | 50 | 55 | 250M-4 | |||||||||||
| C | 90 | 44 | 45 | 225M-4 | |||||||||||
| D | 80 | 38 | 18.5 | 180M-4 | 37 | 225S-4 | |||||||||
| E | 75 | 30 | 15 | 160L-4 | 30 | 200L-4 | |||||||||
| YCZ100/200 | A | 230 | 45 | 45 | 225M-2 | 75 | 280S-2 | A | 115 | 11 | 7.5 | 132M-4 | 11 | 160M-4 | |
| B | 210 | 40 | 37 | 200L2-2 | 55 | 250M-2 | B | 100 | 10 | 5.5 | 132S-4 | ||||
| C | 180 | 32 | 22 | 180M-2 | 45 | 225M-2 | C | 90 | 8 | 4 | 112M-4 | 7.5 | 132M-4 | ||
| D | 150 | 25 | 37 | 200L2-2 | D | 80 | 6 | 3 | 100L2-4 | 5.5 | 132S-4 | ||||
| YCZ100/250 | A | 280 | 75 | 90 | 280M-2 | 160 | 315L1-2 | A | 130 | 20 | 15 | 160L-4 | 22 | 180L-4 | |
| B | 260 | 70 | 75 | 280S-2 | 132 | 315M-2 | B | 125 | 16 | 11 | 160M-4 | 18.5 | 180M-4 | ||
| M | 240 | 65 | 75 | 280S-2 | 110 | 315S-2 | C | 120 | 14 | 15 | 160L-4 | ||||
| C | 220 | 60 | 55 | 250M-2 | 110 | 315S-2 | D | 100 | 10 | 7.5 | 132M-4 | 11 | 160M-4 | ||
| N | 200 | 52 | 45 | 225M-2 | 90 | 280M-2 | |||||||||
| D | 175 | 45 | 37 | 200L2-2 | 75 | 280S-2 | |||||||||
| YCZ100/315 | A | 270 | 135 | 160 | 315L1-2 | A | 130 | 32 | 22 | 180L-4 | 37 | 225S-4 | |||
| B | 260 | 128 | 132 | 315M-2 | B | 120 | 30 | 18.5 | 180M-4 | 30 | 200L-4 | ||||
| M | 250 | 120 | C | 100 | 26 | 15 | 160L-4 | ||||||||
| N | 230 | 112 | 110 | 315S-2 | 185 | 315L-2 | D | 90 | 21 | 11 | 160M-4 | 18.5 | 180M-4 | ||
| C | 220 | 105 | |||||||||||||
| X | 210 | 95 | 90 | 280M-2 | 160 | 315L1-2 | |||||||||
| D | 190 | 85 | 75 | 280S-2 | 132 | 315M-2 | |||||||||
性能曲線
