| 理論: | 遠心力ポンプ | 容量: | 3000までのmの³ /h |
|---|---|---|---|
| 頭: | 130までのm | 構造: | シングルステージの横 |
| 速度: | 1450rpm~2900rpm | 材質: | Chromeの合金 |
| ハイライト: | horizontal centrifugal slurry pump,centrifugal mud pump |
||

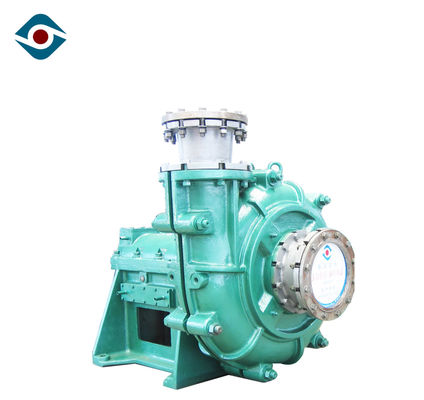

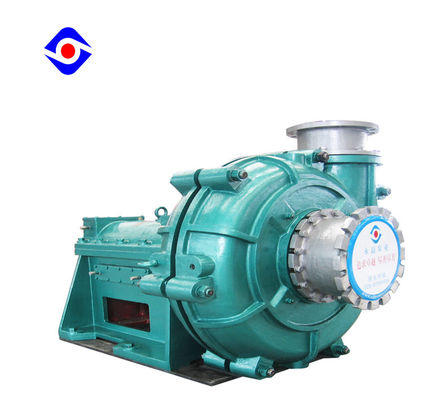

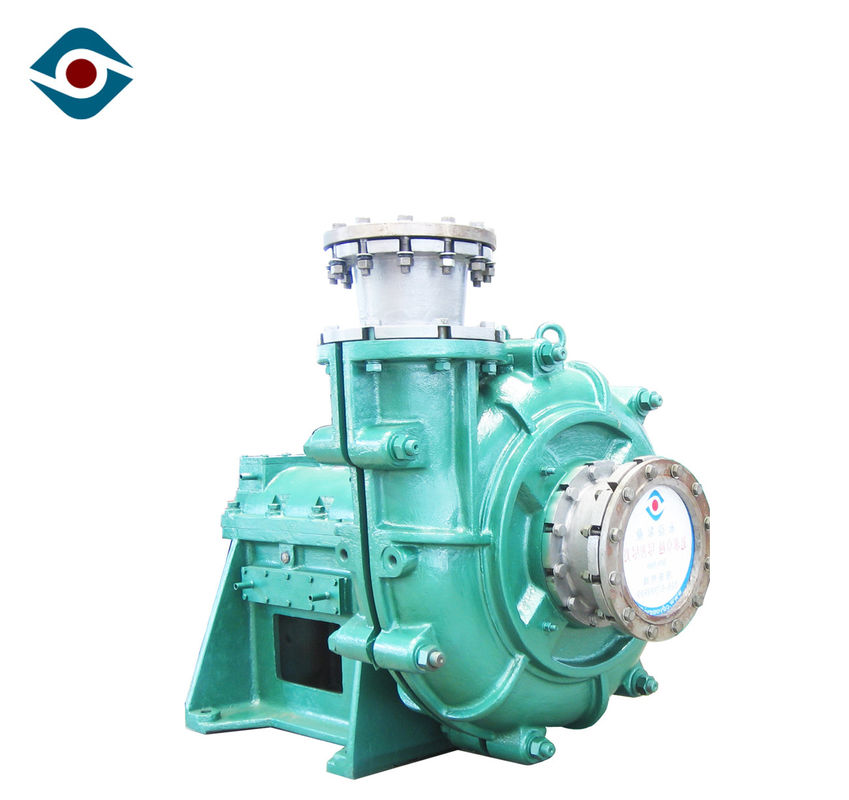

横のスラリー ポンプを並べる金属はベテランの高圧泥ポンプを紙やすりで磨きます
製品の説明

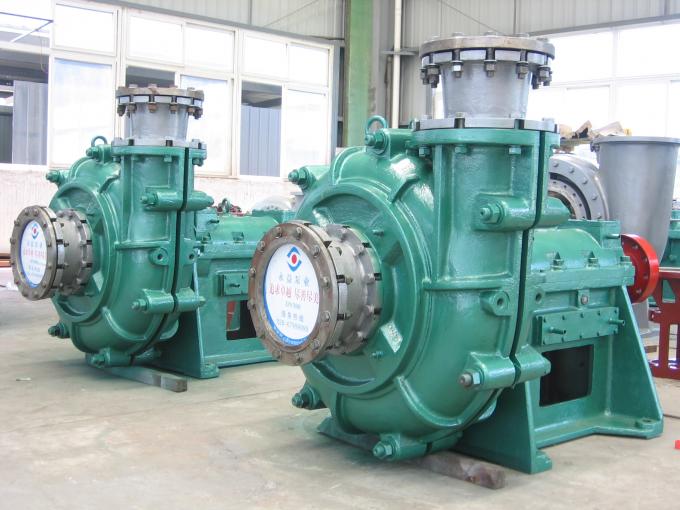

ZJシリーズは単段の単一吸引の片持梁遠心スラリー ポンプです。
ZJシリーズ ポンプは二相液体の理論に従ってあり、総損失を最小にすることの原則に従って設計されています。
流れの道の部品の幾何学的な形は媒体のフロー条件のために適しています。このように、渦および影響を与えることが起こる部品間の油圧損失は流れの道の部品の摩耗が減るように減ります;水効率は高められます;連続した騒音および振動は減ります
高い耐久性、耐食性および耐衝撃性がある高合金の鋳鉄は流れの道のcomponentstoのために改善します耐用年数を使用されます。
適用
プロダクト細部
| 排出のサイズ: | 20mm~350mm |
| 入口のサイズ: | 32mm~400mm |
| 容量: | 4 | 3000のmの³ /h |
| 頭部: | 10 | 130のm |
| 最高の効率: | 70% |
| NPSH: | 0m~3m |
| 正当な最高モーター力: | 315のkw |
| 許可された最高の粒度: | 20のmm |
| シールのタイプ: | 軽減する動的シール |
| ポンプ重量: | 3000kgまで |
| RPM: | 1450 r/min |
変数
|
モデル |
明確な水性能 |
||||
|
流れQ
|
頭部 |
回転速度n |
シャフト力(Pa) |
有効性のη |
|
|
（mの³ /h） |
m |
r/min |
kw |
% |
|
|
300ZJ （G） - I-A |
704-2333 |
30.6-80 |
490-980 |
135-505 |
66-81 |
|
250ZJ （G） - I-A |
405-1480 |
29.1-128.7 |
730-980 |
58.3-652 |
54-76.9 |
|
200ZJ （G） - I-A |
256-976 |
28-133.7 |
730-980 |
60.3-448.1 |
50-79.6 |
|
150ZJ （G） - I-A |
164-600 |
19.4-91.2 |
730-980 |
15.8-161.5 |
46.1-74.6 |
|
100ZJ （G） - I-A |
86-360 |
16-100.2 |
980-1480 |
6.7-105.5 |
58.7-70.4 |
|
80ZJ （G） - I-A |
60-242 |
15.7-109.8 |
980-1480 |
5.5-115.9 |
38.8-66.7 |
|
65ZJ （G） - I-A |
28-69 |
11.2-34.8 |
960-1460 |
1.7-10.8 |
54.2-63.5 |
|
50ZJ （G） - I-A |
31-111 |
34.3-110.7 |
970-1480 |
9.7-66.9 |
12.2-45.1 |
|
40ZJ （G） - I-A |
9-23 |
9.1-44.6 |
1400-2900 |
0.3-4.7 |
33.2-52.4 |

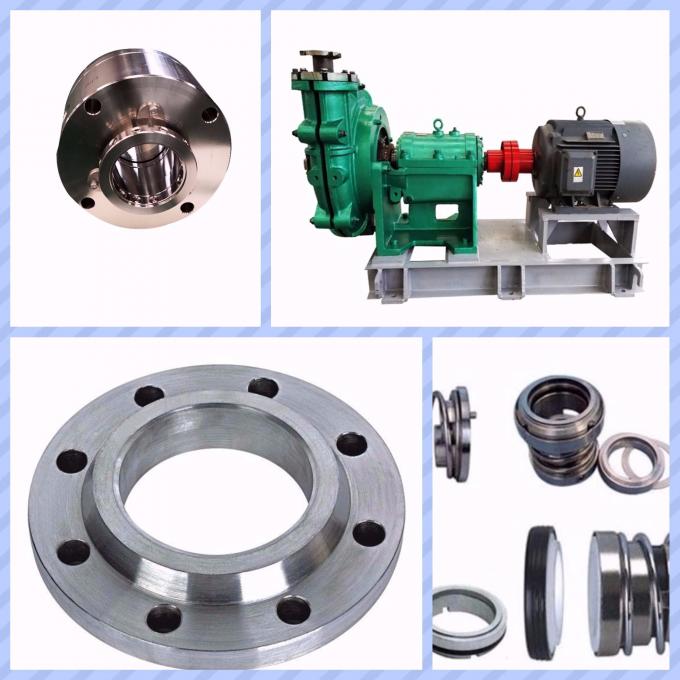

より多くの細部
1) 短い突出部分の軸受けアセンブリ大口径シャフトは長い軸受け生命に貢献します。
2) はさみ金–容易に取り替え可能なはさみ金は肯定的な維持のための包装にボルトで固定されましたり、つきません。
3) 包装–鋳造物または延性がある鉄の包装半分は高い操作圧力機能を提供します。
4) インペラー–前後囲い板に再循環およびシールの汚染を減らすポンプ ベーンがあります。
5) 喉の薮–摩耗は減り、維持は先を細くされるの使用によって簡単にされています。

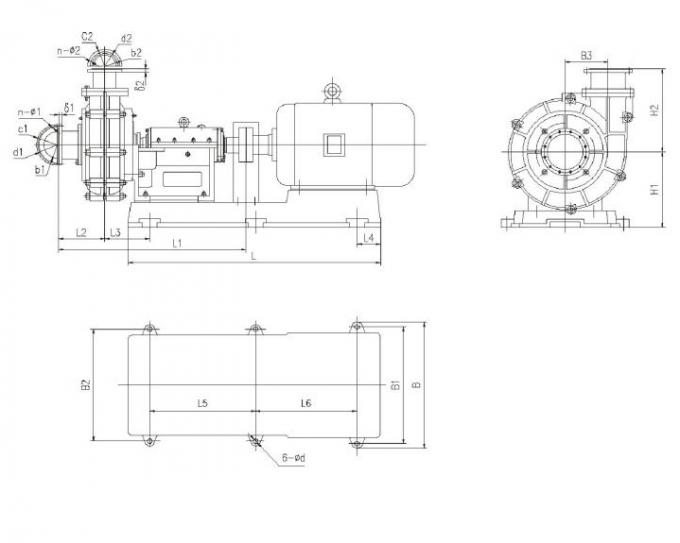

設置次元
単一の基盤
基盤の共有
