| 最大流: | 1000m3/h | 最高の頭部: | 120M |
|---|---|---|---|
| ブランド: | 成都のyongyi | シャフトのシーリング: | 機械シールおよびパッキング |
| キーワード: | 産業遠心化学ポンプ | 他の品名: | 横の化学的方法ポンプ |
| ハイライト: | 高圧化学ポンプ,電気化学ポンプ |
||

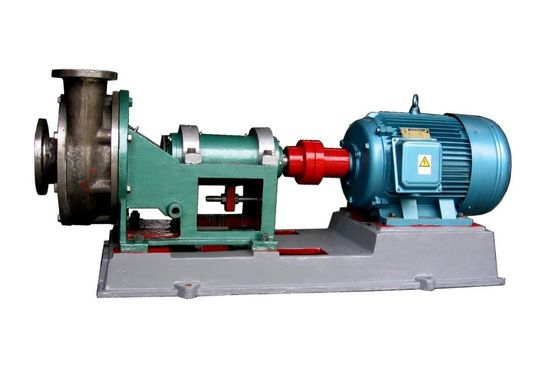

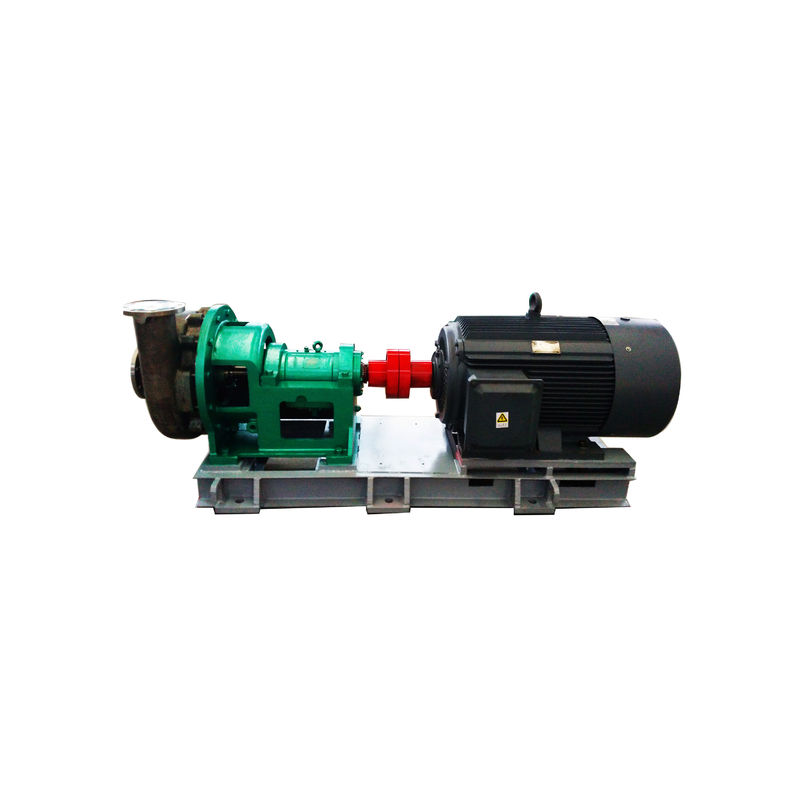

高圧産業化学的方法ポンプ横の抵抗力がある遠心ポンプ
構造の特徴
1. 放射状のものの割れ目、後部ドア、単段の単一の吸引の渦巻形の遠心ポンプ
5. 軸受けボディはグリースかオイルと油を差されます
適用分野:
1）硝酸、硫酸、塩酸およびリン酸のような有機性および無機酸。
2）水酸化ナトリウムか炭酸ナトリウム、等のアルカリ解決。
3) 塩水濃度。
4）液体の石油化学プロダクト、有機化合物および他の腐食性の原料およびプロダクト。
インペラーのタイプ
防蝕および耐久力のある横の遠心ポンプのWDシリーズはさまざまなインペラーの形態で利用できます、閉鎖したインペラー、半開いたインペラー、開いたインペラーおよび媒体によって渦巻くインペラーのような。ガスの粒子の懸濁液、リボン繊維および少量のようなさまざまな働き媒体で広く利用された。
閉鎖したインペラーおよび半開いたインペラーは中型の条件の小さい固形分および小粒子のサイズのために適しています。開いたインペラーは結晶化媒体のために適しています。渦巻くインペラーは高い固形分および高い粒度の媒体のために適しています。
| 1 | 止めネジ | 2 | インペラーのナット |
| 3 | ポンプ・ボディ | 4 | 近いインペラーの半開いたインペラーの開いたインペラーの渦のインペラー |
| 5 | 副インペラーの部屋 | 6 | 副インペラー |
| 7 | パッキング部屋 | 8 | シャフト |
技術的な変数
|
モデル |
クリーン ウォーターの性能 |
||||||
|
流れ （m3/h） |
頭部 （m） |
速度 （r/min） |
最高 効率 （%） |
NPSH （NPSHr） m |
ポンプ ヘッド重量 KG |
シャフトの部品 |
|
|
40WD-250 |
8-20 |
15-28 |
1450 |
39 |
0.6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450 |
40 |
0.7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450 |
45 |
1.1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450 |
50 |
1.1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450 |
45 |
1.1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450 |
48 |
1.1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450 |
57 |
1.4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450 |
59 |
1.5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450 |
55 |
1.7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450 |
52 |
1.7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450 |
61 |
1.5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450 |
62 |
1.7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450 |
65 |
2.0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450 |
62 |
2.0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450 |
60 |
2.0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450 |
65 |
1.9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450 |
65 |
2.5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450 |
65 |
2.5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450 |
67 |
2.8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450 |
68 |
3.2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450 |
70 |
3.4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450 |
67 |
3.6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450 |
72 |
3.8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450 |
75 |
4.2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450 |
73 |
4.2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450 |
67 |
4.5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450 |
75 |
5.2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450 |
79 |
6.5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450 |
75 |
6.5 |
910 |
90 |
構造
| *1 | 止めネジ | *8 | 副インペラーの部屋 | 15 | 前部ベアリング・キャップ | 22 | オイル鍋 | *29 | 袖 |
| 2 | ガスケット | 9 | Oリング | *16 | 前部軸受け | 23 | 調節のナット | 30 | 水シール リング |
| *3 | インペラーのナット | *10 | 副インペラー | 17 | 軸受けボディ | 24 | 調整ネジ | 31 | 注入口 |
| 4 | Oリング | *11 | パッキング部屋 | 18 | 軸受けブラケット | 25 | 軸受けボディ ブラケット | 32 | Oリング |
| *5 | インペラー | 12 | Oリング | *19 | 後部軸受け | *26 | 軸線 | *33 | キー |
| *6 | ポンプ・ボディ | 13 | 洗浄水ノズル | 20 | 後部軸受けカバー | 27 | 盾カバー | ||
| 7 | Oリング | 14 | 版を保つ水 | 21 | キー | 28 | パッキン押さえ |
FAQ
1. Q:製造業者または商事会社ですか。
A:私達は1995年に確立される製造業者化学薬品プロセス ポンプの専門の製造業者および多くにより20年の経験の省エネのミキサーです。
2. Q:あなたの受渡し時間は何ですか。
A:バッチ順序は沈殿物を受け取った後40仕事日以内に出荷されます。
3. Q:あなたの保証のサービス方針は何ですか。
A:すべてのプロダクトのための12か月、およびあるプロダクト保証は24monthsです。
4. Q:私が引用語句のために提供する必要があるどんな情報か。
A:媒体:__________PH:______
比重:_____の温度:_______
容量/流れ:________m3/hの頭部:_________m
電圧:____________Vの頻度:_________Hz
力:_____________KW
5. Q:あなたの最低の量は何ですか。
A:1セットはまた私達に歓迎されます。
