商品の詳細:
お支払配送条件:
|
| 理論: | 組合せの流れポンプ | フロー: | 200-6500m3/h |
|---|---|---|---|
| 頭: | 8-25m | 羽根車: | 閉められていた半開いた |
| ブランド: | 成都のyongyi | 圧: | 1.6Mpa |
| PH: | 4.5-8 | 温度: | -20~120℃ |
| フランジ: | カスタマイズされた | ||
| ハイライト: | mixed flow centrifugal pump,mixed flow pump |
||

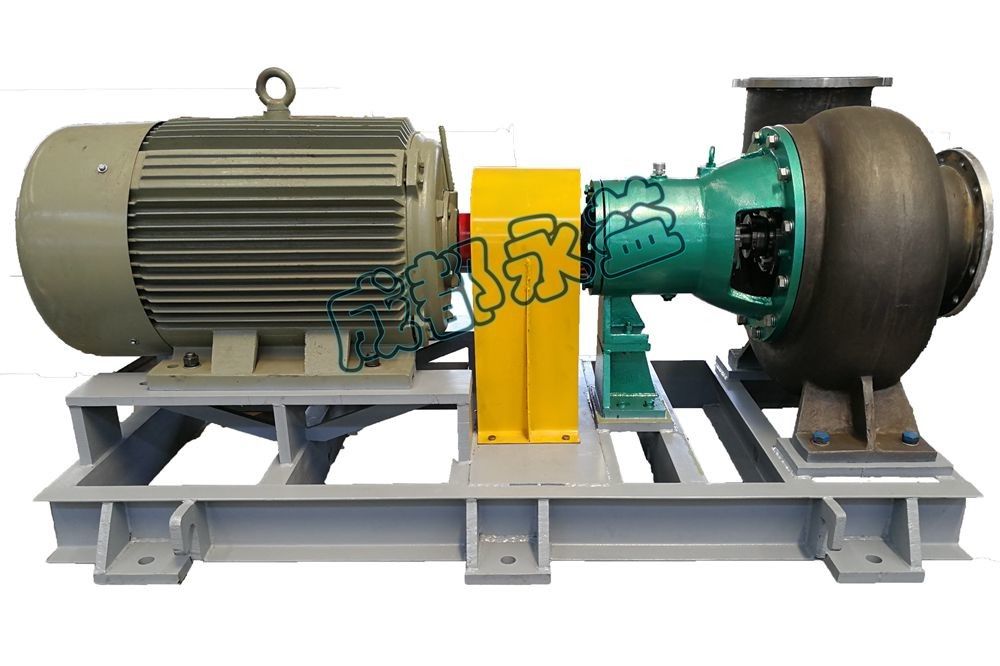

大容量の長い耐用年数の横の片持梁水平混合の流れポンプ
製品の説明
同様なプロダクトのガス送管脱硫システムそして利点の特徴に基づいて火力発電所の脱硫のプロジェクトの技術仕様に従って、私達は省エネ プロダクトを製造しました----YYTLシリーズ脱硫ポンプ。YYTLシリーズ ポンプは大きい流れの低いヘッド循環ポンプです。それらはぬれたFGDシステム、移動の石灰岩のスラリーおよびギプスのスラリーで主に使用されます。ポンプに高性能、安全なおよび安定した操作、便利な維持、長い耐用年数の利点が等あります。
技術的な変数
| モデル |
流れ （mの³ /h） |
頭部 （m） |
速度 （r/min） |
最高の効率 （%） |
NPSH （NPSHr） m |
正当な最高モーター力（KW） |
純重量 （kg） |
| 350YYTL-24 | 1280 | 25.2 | 740 | 75 | 6.5 | 200 | 3200 |
| 1600 | 24 | 80 | |||||
| 1920年 | 22.3 | 81 | |||||
| 350YYTL-10 | 640 | 11.2 | 490 | 72 | 3.4 | 55 | 3200 |
| 960 | 10.2 | 78 | |||||
| 1060 | 9.1 | 79 | |||||
| 400YYTL-24 | 1760 | 25.5 | 740 | 80 | 6.8 | 280 | 3500 |
| 2200 | 24 | 82 | |||||
| 2640 | 22 | 83 | |||||
| 400YYTL-10 | 1160 | 11.3 | 490 | 78 | 3.2 | 75 | 3500 |
| 1450 | 10.5 | 80 | |||||
| 1740 | 9.4 | 81 | |||||
| 500YYTL-24 | 2800 | 25.8 | 590 | 82 | 7.1 | 450 | 4500 |
| 3500 | 25 | 85 | |||||
| 4200 | 21.6 | 86 | |||||
| 500YYTL-16 | 2320 | 18.2 | 490 | 82 | 3.8 | 75 | 4500 |
| 2900 | 16.5 | 85 | |||||
| 3480 | 14.8 | 86 | |||||
| 600YYTL-24 | 4500 | 25.5 | 590 | 83 | 8.0 | 710 | 6000 |
| 5500 | 24 | 87 | |||||
| 6500 | 22 | 88 | |||||
| 600YYTL-16 | 3737 | 17.6 | 490 | 83 | 5.5 | 400 | 6000 |
| 4568 | 16.6 | 87 | |||||
| 5400 | 15 | 88 | |||||
| 700YYTL-24 | 6400 | 25.5 | 490 | 84 | 8.0 | 1000 | 8000 |
| 8000 | 24 | 88.5 | |||||
| 9600 | 21.5 | 89.5 | |||||
| 700YYTL-18 | 5550 | 19.2 | 425 | 84 | 6.1 | 630 | 8000 |
| 6940 | 18 | 88.5 | |||||
| 8327 | 16.2 | 89.5 | |||||
| 800YYTL-24 | 8250 | 27 | 490 | 87.5 | 9.6 | 1250 | 8800 |
| 10500 | 24 | 89.5 | |||||
| 12000 | 21.3 | 87.5 | |||||
| 800YYTL-18 | 7156 | 20.3 | 425 | 87.5 | 7.2 | 800 | 8800 |
| 9100 | 18.1 | 89.5 | |||||
| 10400 | 16 | 87.5 | |||||
| 900YYTL-24 | 12000 | 26 | 370 | 86 | 8.3 | 1800 | 11400 |
| 15000 | 24 | 90 | |||||
| 18000 | 21.5 | 90.2 | |||||
| 900YYTL-19 | 10700 | 20.7 | 330 | 86 | 6.6 | 1250 | 11400 |
| 13380 | 19.1 | 90 | |||||
| 16050 | 17.1 | 90.2 |
流れの部品材料
私達は複数の種類の材料を供給します:CD4MCu、Cr30、304、304L、316L、904l （UB-6）、20#alloy、2507、2205等。
構造
| 1 | 円形のナット | 2 | 後部軸受けカバー | 3 | 調整ネジ | 4 | 後部軸受け | 5 | 換気のプラグ |
| 6 | 前部軸受け | 7 | 前部軸受けカバー | 8 | 版を保つ水 | 9 | ボルト | 10 | Oリング |
| 11 | ポンプ カバー | 12 | 機械シール | 13 | ポンプ・ボディ | 14 | インペラー | 15 | インペラーのナット |
| 16 | ボルト | 17 | Oリング | 18 | ねじを締めて下さい | 19 | フロント カバー | 20 | Oリング |
| 21 | Oリング | 22 | キー | 23 | Oリング | 24 | 軸受けボディ | 25 | 冷水腺 |
| 26 | オイルのポインター | 27 | シャフト | 28 | 冷水の管 | 29 | 箱の接近 | 30 | サポート刃 |
| 31 | Oリング | 32 | フレームワーク オイル シール | 33 | スペーサ袖 | 34 | キー |
移動方法
ダイレクト接続:ポンプおよびモーターは長いダイヤフラムの適用範囲が広いカップリングを通してモーターに直接接続されます。
ベルト:Vベルト ドライブを通してポンプ性能を調節するために速度を変えて下さい。
減力剤:高い発電ポンプのために適した減力剤を通して速度を減らして下さい
方向を回して下さい
ドライブ側面から、ポンプは右回りに回ります。ポンプの回転の方向はまたユーザーの現地のパイプラインの取付けに従って変えることができます。
プロダクト映像
