商品の詳細:
お支払配送条件:
|
| タイプ: | バック綴込の設計 | 容量率: | 4-2040m3/hr |
|---|---|---|---|
| 頭: | 2-300メートル | 品質保証: | 1 年間 |
| 圧: | 25kg/cm2 | 羽根車: | 閉鎖した/半開けて下さい |
| ハイライト: | centrifugal chemical pump,industrial chemical pumps |
||

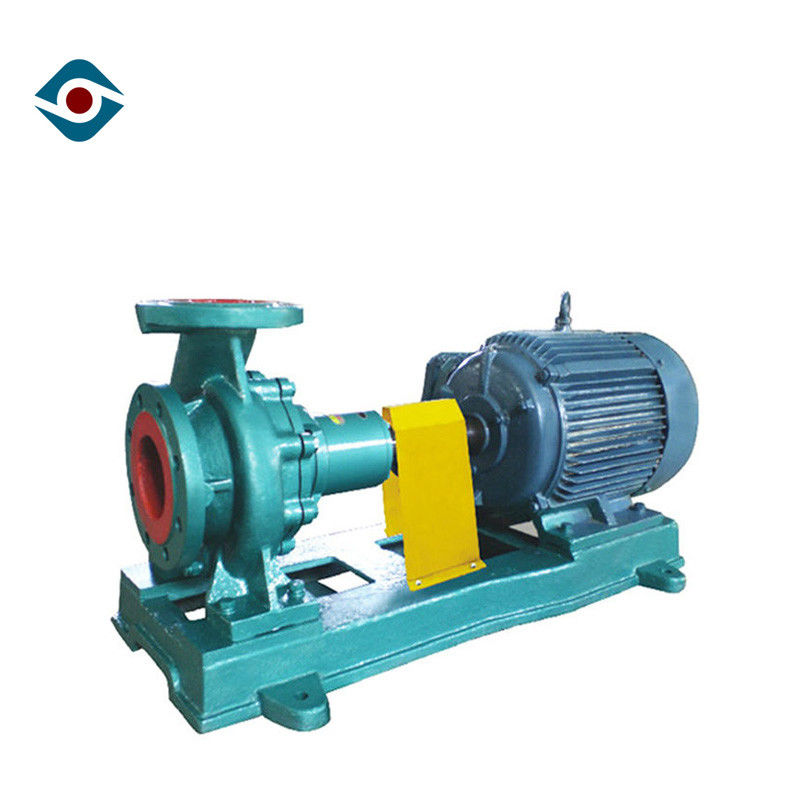

容易な操作の逆浸透システムのための高圧遠心化学的方法ポンプ
指定データ
| 排出のサイズ | 入口のサイズ | 容量 | 頭部 | NPSH |
| 32mm~200mm | 50mm~250mm | 4~2600mの³ /h | 2~300m | 1.4m~3.5m |
概要
1. ZAシリーズ化学的方法ポンプはシングルステージの横のポンプです。
2. ポンプは放射状のものの割れた渦巻形の設計を採用します。
2. ポンプ・ボディはフィート支えられます
3. インペラーは単一吸引の放射状のもののインペラーです。
4. 液体は軸方向に吸われ、放射状に排出されます。
5. 荷箱はより涼しいアダプターかヒーターのアダプターが装備されています;パッキング シール、シャフトのシールのために採用される単一の機械シールおよび二重機械sealare。
6. ポンプは冷却し、洗浄し、そして密封流動システムが装備されています。
独特
シャフトのシール:パッキング シールおよび機械シールを含むシャフトのシール、および最高の軸線の跳ね上がりは0.05mmの内にあります。

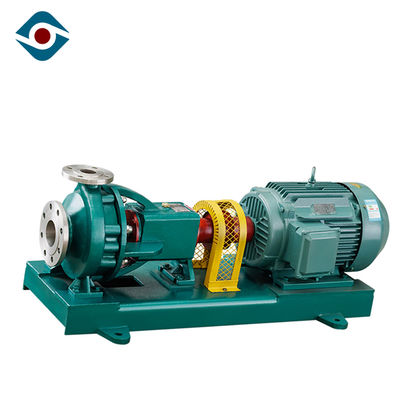

映像
デッサン
|
102.00 |
ポンプ・ボディ |
161.00 |
ポンプ カバー |
183.00 |
サポート フィート |
|
210.00 |
シャフト |
230.00 |
インペラー |
320.00 |
減摩軸受け |
|
320.01 |
減摩軸受け |
330.00 |
軸受けブラケット |
360.00 |
カバーの忍耐 |
|
360.01 |
カバーの忍耐 |
400.00 |
平らなガスケット |
400.01 |
平らなガスケット |
|
412.00 |
Oリング |
412.01 |
Oリング |
433.00 |
機械シール |
|
433.01 |
機械シール |
471.00 |
シール・カバー |
471.01 |
シール・カバー |
|
502.00 |
包装の摩耗リング |
502.01 |
包装の摩耗リング |
502.02 |
包装の摩耗リング |
|
503.00 |
インペラーの摩耗リング |
503.01 |
インペラーの摩耗リング |
507.00 |
deflrctor |
|
507.01 |
ディフレクター |
524.00 |
袖 |
524.01 |
袖 |
|
638.00 |
一定レベル給油者 |
644.00 |
リングの注油 |
673.00 |
出口フィルター |
|
710.00 |
管 |
915.00 |
通された挿入物 |
922.00 |
インペラーのナット |
|
923.00 |
軸受けナット |
932.00 |
サークリップ |
