| Max Flow: | 13000m3/h | 最高の頭部: | 8m |
|---|---|---|---|
| DN: | 300-1100mm | Structure: | Single-stage Pump |
| 証明: | ISO9001 | Material: | Cast iron or stainless steel |
| ハイライト: | axial flow propeller pumps,horizontal axial flow propeller pump |
||

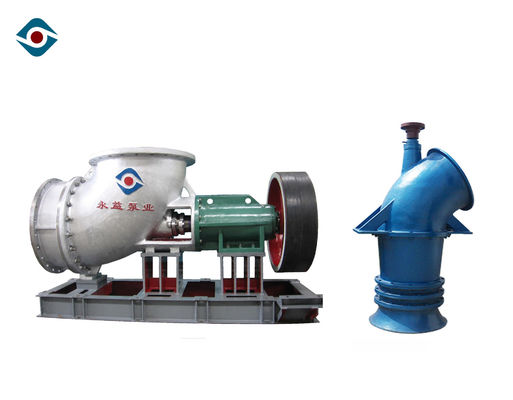

潅漑のための軸琉/混合され流れモーター ポンプを搭載する大きい容積のプロペラ ポンプ
短い導入
3タイプsの軸流れ、混合された流れおよび放射状流れを含む遠心ポンプが、あります。軸ポンプ働き主義は変えません放射状の位置を液体がポンプを通る流れのコースのインペラーのシャフトに平行方向で押されることです。 軸流れポンプは最も高い流動度および最も低い頭部によって特色になります。
技術的な変数

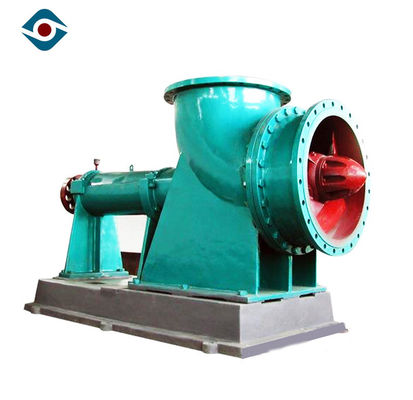

ZWシリーズ横の軸流れポンプ
| いいえ。 | モデル |
流れ m3/h |
頭部 m |
回転速度 r/min |
モーター力 KW |
| 1 | ZW300 | 800-1000 | 2-8 | 600-1450 | 40-50 |
| 2 | ZW350 | 800-1200 | 2-6 | 600-1450 | 40-55 |
| 3 | ZW400 | 1000-2000 | 2-8 | 600-1000 | 45-60 |
| 4 | ZW500 | 1500-3200 | 2-7 | 570-980 | 50-65 |
| 5 | ZW600 | 2000-3500年 | 2-7 | 300-750 | 50-65 |
| 6 | ZW700 | 3000-6000 | 2-7 | 300-600 | 60-70 |
| 7 | ZW760 | 4000-7600 | 2-6 | 300-600 | 60-70 |
| 8 | ZW820 | 5000-9000 | 2-5 | 200-500 | 60-73 |
| 9 | ZW1100 | 8000-13000 | 2-6.5 | 200-475 | 65-75 |

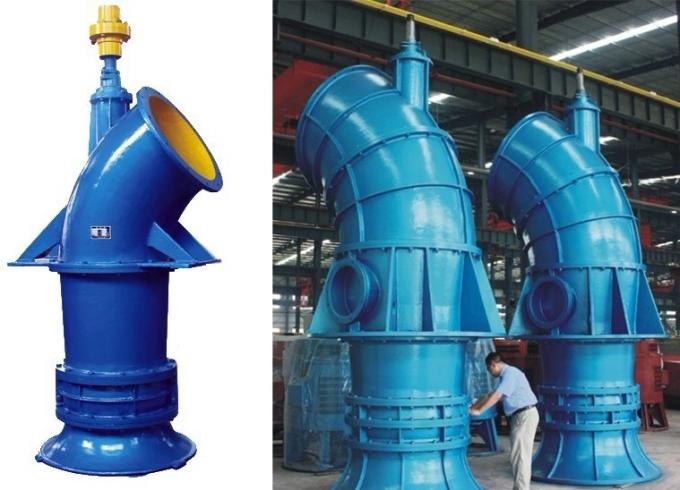

ZLシリーズ縦の軸流れポンプ
| いいえ。 | モデル |
流れ m3/h |
頭部 m |
回転速度 r/min |
モーター力 KW |
| 1 | ZL300 | 500-800 | 2-8 | 600-1450 | 40-50 |
| 2 | ZL350 | 550-1000 | 2-8 | 600-1450 | 40-55 |
| 3 | Zl400 | 600-1600 | 2-8 | 600-1000 | 45-60 |
| 4 | ZL500 | 1200-2200 | 2-6 | 570-750 | 50-65 |
| 5 | ZL600 | 2000-3000年 | 2-6 | 300-750 | 50-65 |
| 6 | ZL700 | 3000-6000 | 1-5 | 300-600 | 60-70 |
| 7 | ZL800 | 5000-9000 | 1-5 | 200-500 | 60-73 |
| 8 | ZL950 | 6000-11000 | 1-4 | 200-500 | 60-77 |
| 9 | ZL1050 | 8000-12000 | 1-4 | 100-400 | 64-77 |
| 10 | ZL1300 | 9000-15000 | 1-3 | 100-300 | 65-78 |

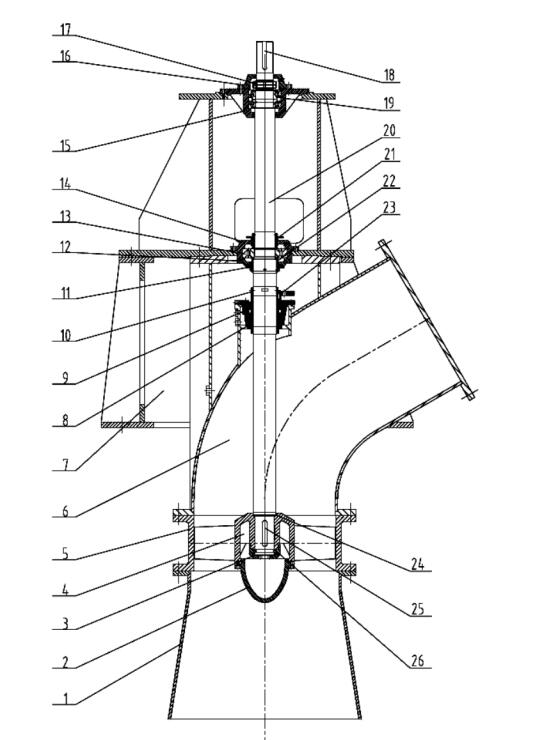

構造
| 1 | インペラーのナット | 8 | 荷造室 | 15 | 連結 | 22 | フレームワーク オイル シール | 29 | 注入口 |
| 2 | シール・カバー | 9 | 軸受け基盤 | 16 | 連結 | 23 | 表表紙に耐えることを下げて下さい | 30 | シール・カバー |
| 3 | 接合箇所 | 10 | フレームワーク オイル シール | 17 | モーター | 24 | より低いカバーに耐えることを下げて下さい | 31 | インペラー |
| 4 | 外装 | 11 | 軸受けを下げて下さい | 18 | 円形のナット | 25 | パッキング カバー | ||
| 5 | シャフト | 12 | 基盤 | 19 | 上部軸受けカバー | 26 | ノズル | ||
| 6 | 袖 | 13 | モーター基盤 | 20 | 上部軸受け | 27 | 水シール リング | ||
| 7 | ポンプ・ボディ | 14 | オイルのポインター | 21 | 軸受け場合 | 28 | ポンプ カバー |
特徴
1) 優秀な油圧モデルを外国に採用し、高度の計算機シミュレーションの分析の技術（Pro/E、CFDおよび他のソフトウェア プラットホーム）を採用して、ポンプに優秀な性能がおよび高い信頼性および安定性があります。それはフィート サポート、片持梁回転子、優秀な油圧構造、高度シャフトのシールの形態、低速タイプ操作を採用します、だけでなく、ポンプは滑らかに動きますが、また信頼性は高いです。このタイプのポンプに高性能、高性能の地帯およびよい反キャビテーションの性能があります。
2) 十分に軸流れポンプの利点を家に吸収すれば外国に、ZWシリーズ軸ポンプは単純構造、便利な維持および信頼できる操作の特徴を備えています。
3) ポンプ過電流部品の物質的な選択は適度です。材料は長い耐用年数を過し、異なった媒体の条件を運ぶためのスラリーの摩耗抵抗および防蝕条件を満たします。
4) シャフトのシールは2種類のシールの形態を採用します:パッキング シールおよびユーザーが実際の状態に従って適切なシャフトのシールの形態を選ぶことができるように便利である機械シール。
材料は選びます
選ばれる材料はポンプを作り出す最も重要なステップの1つです。材料はだけでなく、作動状態に基づく耐久の、また摩耗の抵抗および耐食性べきです。材料の記述はここにあります:
鋳鉄は高圧評価に相当して高い引張強さ、耐久性および摩耗抵抗を提供します。
プラスチックは安価で、腐食および薬品による腐食への広範な抵抗を提供します。
鋼鉄およびステンレス鋼の合金は化学薬品および錆の腐食に対して保護を提供し、高圧評価に相当してプラスチックより高い引張強さが、あります。
多くはである何、私達はまたあなたが選ぶことができるように他の材料を提供します: CD4MCu、Cr30、304、304L、316、316L、904L （UB-6）、20#合金

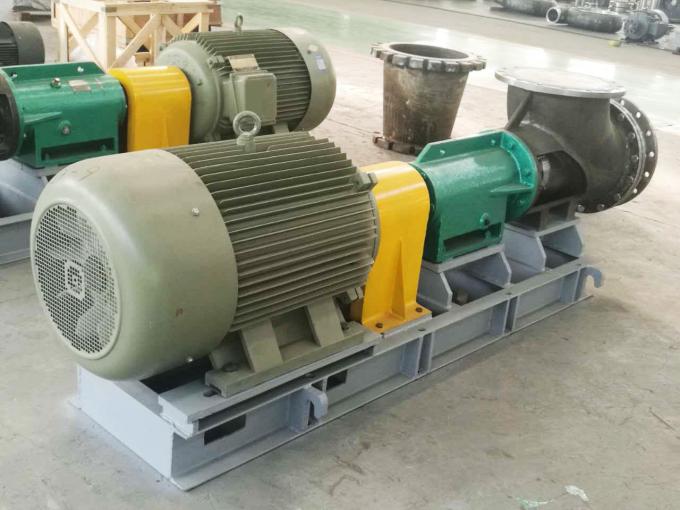

プロダクト映像
FAQ
1. Q:製造業者または商事会社ですか。
A:私達は1995年に確立される製造業者化学薬品プロセス ポンプの専門の製造業者および多くにより20年の経験の省エネのミキサーです。
2. Q:あなたの受渡し時間は何ですか。
A:バッチ順序は沈殿物を受け取った後40仕事日以内に出荷されます。
3. Q:あなたの保証のサービス方針は何ですか。
A:すべてのプロダクトのための12か月、およびあるプロダクト保証は24monthsです。
4. Q:私が引用語句のために提供する必要があるどんな情報か。
A:媒体:__________PH:______
比重:_____の温度:_______
容量/流れ:________m3/hの頭部:_________m
電圧:____________Vの頻度:_________Hz
力:_____________KW
5. Q:あなたの最低の量は何ですか。
A:1セットはまた私達に歓迎されます。
