商品の詳細:
お支払配送条件:
|
| 流れ: | 1000m3/hまで | 頭部: | 120mまで |
|---|---|---|---|
| 速度: | 1450rpm-2900rpm | 他の名前: | 化学的方法の遠心ポンプ |
| 動力源: | 電気 | 電圧: | 220V、380V、440V |
| 回転の方向: | 右回りにドライブ端から | MOQ: | 1セット |
| ハイライト: | chemical centrifugal pump,electric chemical pump |
||

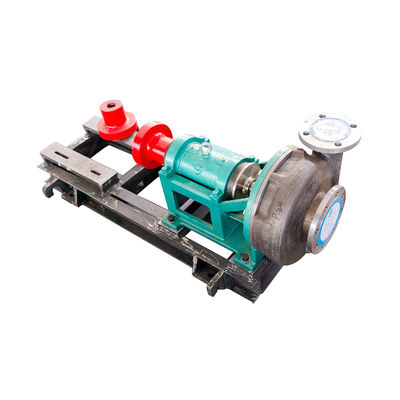

標準的な軸割れ目の場合の横のシングルステージの背部はプロセス遠心ポンプを引き出します
概観
横の遠心ポンプは水平姿勢に、シャフト普通あります。それは時々軸受け設計の間に突き出るか、または置かれます。縦ポンプの場合にはシャフトが立て向き姿勢にある1つはあります間。
1. 吸引のフランジを通して液体は回転インペラーに吸引のハブを貫流します。
2. ポンプ シャフトは電動機からの力学的エネルギーを吸収し、力学的エネルギーに電気エネルギーを回します。
3. シャフトで固定される刃は液体の力を出し、角の時を増加します、従って圧力および絶対速度は増加します。
4. その結果エネルギーは液体に移されています。
特徴
WDシリーズ反腐食および耐久力のある横の遠心ポンプは現在の一般的な構造を採用します:サポートをかっこに入れれば安全、に便利なポンプ分解および維持をするおよび維持および修理費用は低いです後部ドアの形態。
WDシリーズ ポンプは必要な鋳造のインペラーを採用します。ポンプ・ボディはポンプを労働条件に適応可能にさせ、能力を渡す強いポンプがある広い流路の設計を採用します。それは高い固形分、高い粘着性および容易な結晶化媒体のために特に適しています。それに高性能および優秀な反キャビテーションの性能があります。
軸受けボディはポンプを分解しないでパッキング部屋と補助インペラー間の軸整理を調節できる軸方向に移動可能な構造設計を採用します。
適用
リン酸の植物: 固体（Concギプス）の有無にかかわらずH3PO4、H2SO4、HFおよび混合物40%まで。
腐食性ソーダ植物: Conc塩素で処理された塩水。HCL、希薄なH2SO4等。
ガスのWsahingの植物: CL2、BR2、F2、I2、ニ酸化硫黄、SO3、二酸化炭素、固体とのNH3ガス等を含んでいるごしごし洗われた液体はhastalloy取り替えます。
アルカリおよび無機塩:アンモナル アルカリ方法、アンモナル塩水の母アルコール飲料は膜のアルカリおよびイオン交換の膜プロセスのアルカリの硫化、硫酸塩、過酸化水素によって等作り出された結合されたアルカリ方法、腐食性のアルカリ、腐食性のアルカリ、塩化物および次亜塩素酸塩によって作り出しました。
技術的な変数
|
モデル |
クリーン ウォーターの性能 |
||||||
|
流れ （m3/h） |
頭部 （m） |
速度 （r/min） |
最高 効率 （%） |
NPSH （NPSHr） m |
ポンプ ヘッド重量 KG |
シャフトの部品 |
|
|
40WD-250 |
8-20 |
15-28 |
1450 |
39 |
0.6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450 |
40 |
0.7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450 |
45 |
1.1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450 |
50 |
1.1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450 |
45 |
1.1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450 |
48 |
1.1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450 |
57 |
1.4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450 |
59 |
1.5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450 |
55 |
1.7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450 |
52 |
1.7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450 |
61 |
1.5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450 |
62 |
1.7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450 |
65 |
2.0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450 |
62 |
2.0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450 |
60 |
2.0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450 |
65 |
1.9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450 |
65 |
2.5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450 |
65 |
2.5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450 |
67 |
2.8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450 |
68 |
3.2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450 |
70 |
3.4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450 |
67 |
3.6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450 |
72 |
3.8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450 |
75 |
4.2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450 |
73 |
4.2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450 |
67 |
4.5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450 |
75 |
5.2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450 |
79 |
6.5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450 |
75 |
6.5 |
910 |
90 |
構造
| *1 | 止めネジ | *8 | 副インペラーの部屋 | 15 | 前部ベアリング・キャップ | 22 | オイル鍋 | *29 | 袖 |
| 2 | ガスケット | 9 | Oリング | *16 | 前部軸受け | 23 | 調節のナット | 30 | 水シール リング |
| *3 | インペラーのナット | *10 | 副インペラー | 17 | 軸受けボディ | 24 | 調整ネジ | 31 | 注入口 |
| 4 | Oリング | *11 | パッキング部屋 | 18 | 軸受けブラケット | 25 | 軸受けボディ ブラケット | 32 | Oリング |
| *5 | インペラー | 12 | Oリング | *19 | 後部軸受け | *26 | 軸線 | *33 | キー |
| *6 | ポンプ・ボディ | 13 | 洗浄水ノズル | 20 | 後部軸受けカバー | 27 | 盾カバー | ||
| 7 | Oリング | 14 | 版を保つ水 | 21 | キー | 28 | パッキン押さえ |

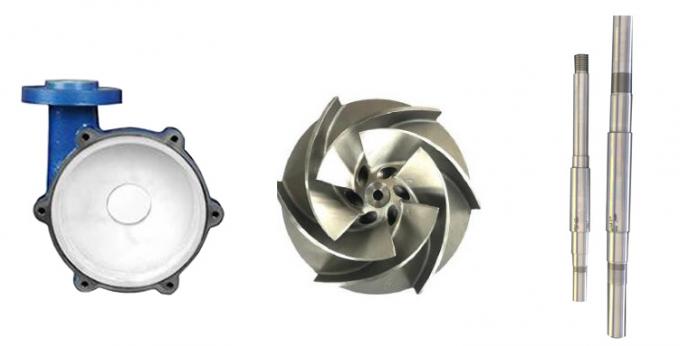

より多くの細部

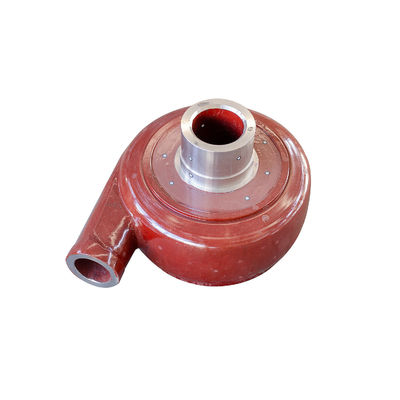

ポンプケーシング:
1. 高温アニーリング
2. 割れること
3.no defomation
4. 10年間保証される
忍耐:
1.select材料
2.quality保証
3.less摩擦
有効な4.more
インペラー:
1.variousタイプのインペラー
2.high透磁率
3.corrosion抵抗および耐久性
