商品の詳細:
お支払配送条件:
|
| 最大流: | 1000m3/h | 最高の頭部: | 120M |
|---|---|---|---|
| 色: | カスタマイズされた | 速度: | 1450rpm |
| 応用分野: | 化学工業 | キーワード: | 横の化学ポンプ |
| ハイライト: | 高圧化学ポンプ,電気化学ポンプ |
||

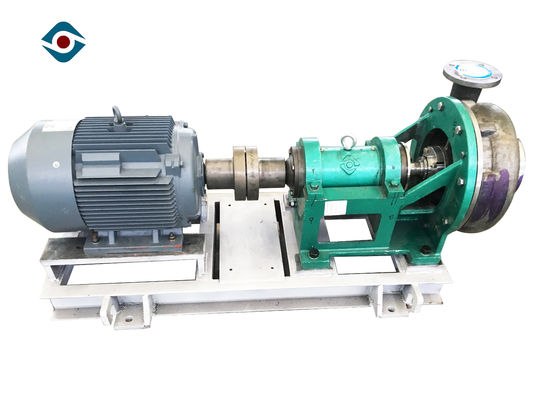

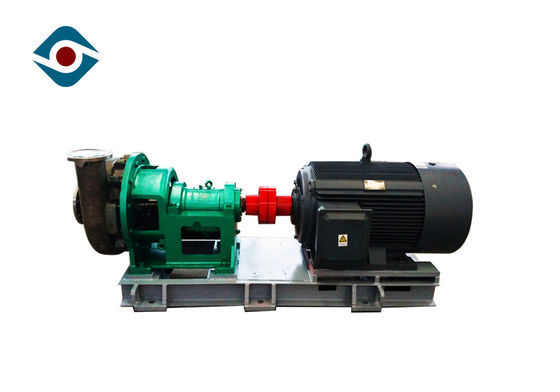

腐食の液体のための動的シールが付いている高いFowの産業化学処置ポンプ
短い導入
特徴
1. WDシリーズ反腐食および耐久力のある横の遠心ポンプは現在の一般的な構造を採用します:サポートをかっこに入れれば安全、に便利なポンプ分解および維持をするおよび維持および修理費用は低いです後部ドアの形態。
2. WDシリーズ反腐食および耐久力のある横の遠心ポンプはCADのモジュール構造の設計、20以上のモデル、5つのただ忍耐ボディを採用します。同じシリーズの部分に大きい互換性があります。WDポンプの入口および出口のフランジはHG20592-2000PN16Mpaの標準に続き、異なったフランジの標準はユーザーの要求に従って実行することができます。
3. WDシリーズ反腐食および耐久力のある横の遠心ポンプは必要な鋳造のインペラーを採用します。ポンプ・ボディはポンプを労働条件に適応可能にさせ、能力を渡す強いポンプがある広い流路の設計を採用します。
4. それは高い固形分、高い粘着性および容易な結晶化媒体のために特に適しています。それに高性能および優秀な反キャビテーションの性能があります。
指定の範囲
排出のサイズ:40mm~200mm
入口のサイズ:50mm~250mm
容量:8 | 800のmの³ /h
頭部:10 | 90のm
最高の効率:70%
NPSH:1.4m~4.5m
シールのタイプ:機械シール/動的シール/パッキング シール
RPM:1450 r/min
構造
| *1 | 止めネジ | *8 | 副インペラーの部屋 | 15 | 前部ベアリング・キャップ | 22 | オイル鍋 | *29 | 袖 |
| 2 | ガスケット | 9 | Oリング | *16 | 前部軸受け | 23 | 調節のナット | 30 | 水シール リング |
| *3 | インペラーのナット | *10 | 副インペラー | 17 | 軸受けボディ | 24 | 調整ネジ | 31 | 注入口 |
| 4 | Oリング | *11 | パッキング部屋 | 18 | 軸受けブラケット | 25 | 軸受けボディ ブラケット | 32 | Oリング |
| *5 | インペラー | 12 | Oリング | *19 | 後部軸受け | *26 | 軸線 | *33 | キー |
| *6 | ポンプ・ボディ | 13 | 洗浄水ノズル | 20 | 後部軸受けカバー | 27 | 盾カバー | ||
| 7 | Oリング | 14 | 版を保つ水 | 21 | キー | 28 | パッキン押さえ |
プロダクト細部
インペラー:
近いインペラー:それはきれいな液体、液体のために適しています含んでいます薄い固体粒子、薄いアルコール飲料を
インペラーを開けて下さい:それは8%の一貫性まできれいな液体、液体のために適しています含んでいます薄い固体粒子、研摩の液体、スラリーおよびペーパー在庫を。
機械シール
二重機械シール:
単一の機械シール:
設置次元
