商品の詳細:
お支払配送条件:
|
| 最大流: | 1000m3/h | 最高の頭部: | 120M |
|---|---|---|---|
| 外観: | カスタマイズされた | 構造: | 単段 |
| 電圧: | 380 V | 他の品名: | 酸ポンプ |
| ハイライト: | high pressure chemical pump,electric chemical pump |
||

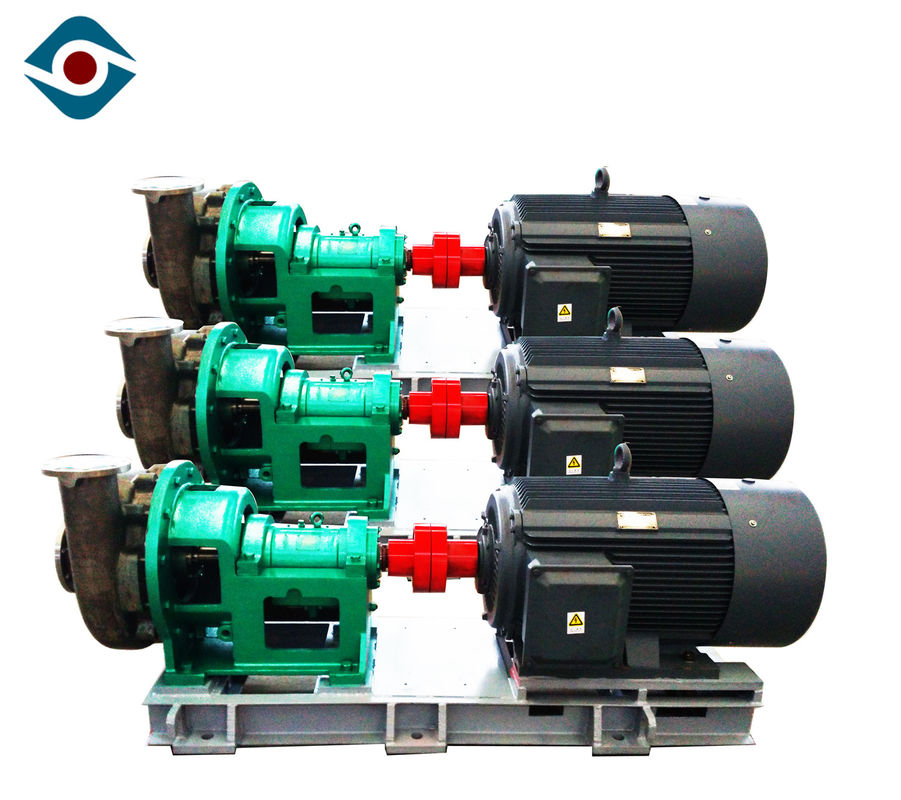

複式アパートのステンレス鋼の強い硫酸ポンプ、酸の抵抗力がある化学ポンプ
構造
単段、単一の吸引、片持梁タイプ化学遠心ポンプ。
フィートの取付けられ、中心線によって取付けられる構造は利用できます;放射状のものの割れた包装。
軸受けは軸受ケーシングに取付けられている調節可能な回転式部品です。
包装の1つの側面のポンプ出口。
機械シールはシャフトのシーリングとして採用されます。
direct爪のタイプ カップリングか適用範囲が広いカップリングによってつなぎました。
ポンプ特徴
軸受けボディ ブラケット
WDポンプ軸受けボディ ブラケットは十分な剛性率の鋳鉄（HT200、HT250）フレームの構造であり、ある特定の衝撃吸収性は、役割ポンプ・ボディおよび軸受けボディを支えることです。
軸受けボディ
ポンプ シャフトの放射状および軸力を支えるための圧延軸受けが装備されている軸受けボディ。WDポンプはカップリングの側面の2つの単一の列の角の接触の玉軸受が軸および放射状力に抗するために装備されています。単一の列の円柱軸受はポンプ側面に放射状力に抗するために取付けられます。版を保つ316L水は前部軸受け腺の前部分に媒体か他の液体が前部軸受けを書き入れることを防ぐために置かれます。
構造
| *1 | 止めネジ | *8 | 副インペラーの部屋 | 15 | 前部ベアリング・キャップ | 22 | オイル鍋 | *29 | 袖 |
| 2 | ガスケット | 9 | Oリング | *16 | 前部軸受け | 23 | 調節のナット | 30 | 水シール リング |
| *3 | インペラーのナット | *10 | 副インペラー | 17 | 軸受けボディ | 24 | 調整ネジ | 31 | 注入口 |
| 4 | Oリング | *11 | パッキング部屋 | 18 | 軸受けブラケット | 25 | 軸受けボディ ブラケット | 32 | Oリング |
| *5 | インペラー | 12 | Oリング | *19 | 後部軸受け | *26 | 軸線 | *33 | キー |
| *6 | ポンプ・ボディ | 13 | 洗浄水ノズル | 20 | 後部軸受けカバー | 27 | 盾カバー | ||
| 7 | Oリング | 14 | 版を保つ水 | 21 | キー | 28 | パッキン押さえ |
設置次元
