商品の詳細:
お支払配送条件:
|
| 理論: | 遠心力ポンプ | 最大流: | 1000m3/h |
|---|---|---|---|
| 最高の頭部: | 120M | ブランド: | 成都のyongyi |
| 色: | カスタマイズされた | OEM: | 歓迎 |
| 構造: | シングルステージ ポンプ | 燃料: | 電気の |
| 製品名: | 電気横の高温抵抗力があるステンレス鋼の遠心ポンプ | ||
| ハイライト: | horizontal split case centrifugal pump,industrial centrifugal pumps |
||

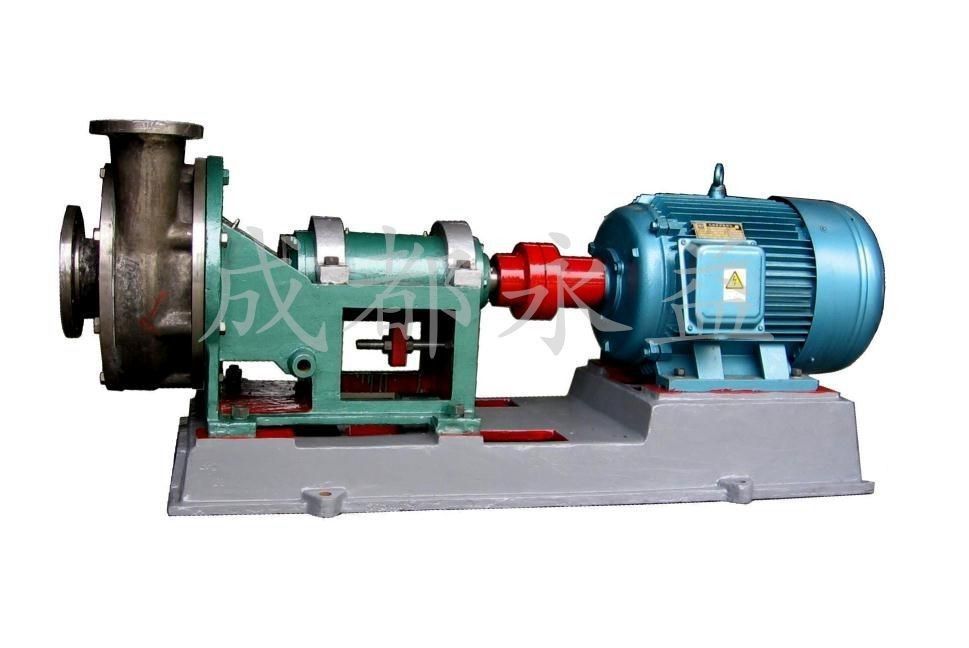

電気ステンレス鋼の横の遠心ポンプ高温抵抗力がある
製品の説明
1. 広いインペラーの流路および優秀な油圧性能の横の防蝕遠心ポンプ。
2.インペラーの背部囲い板は媒体の漏出を減らすことができる背部刃が装備されています。
3. 可変的なタイプのシャフトは（を含む機械シール、動的シール+パッキング シール、動的シール+ Kタイプのシール）採用されます可変的な媒体を運ぶためのシャフトのシーリング条件を満たすために密封します
構造の特徴
放射状のものの割れ目、後部ドア、単段の単一の吸引の渦巻形の遠心ポンプ
インペラー:インペラー、半開いたインペラー、渦のインペラーおよび閉鎖したインペラーを開けて下さい。
閉鎖したインペラーは詰らないで固体媒体の道に有利である多相流れの原則に従って広流れのインペラーとして設計されています、
インペラーは背部刃によって設計されています
媒体がポンプ入口の方に流れることを防ぐのに前部背部刃が使用されています
刃が軸漏出圧力を減らし、軸力をバランスをとるのに使用されています
インペラーは容易なアセンブリおよび分解のための円錐適合のシャフトに取付けられます
インペラーはインペラーのナットおよび止めネジによって留まります
適用
有機性および無機酸:硝酸、硫酸、塩酸およびリン酸。
水酸化ナトリウムか炭酸ナトリウム、等のアルカリ解決。
有機化合物および他の腐食性の原料およびプロダクト。
技術的な変数
|
モデル |
クリーン ウォーターの性能 |
||||||
|
流れ （m3/h） |
頭部 （m） |
速度 （r/min） |
最高 効率 （%） |
NPSH （NPSHr） m |
ポンプ ヘッド重量 KG |
シャフトの部品 |
|
|
40WD-250 |
8-20 |
15-28 |
1450 |
39 |
0.6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450 |
40 |
0.7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450 |
45 |
1.1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450 |
50 |
1.1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450 |
45 |
1.1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450 |
48 |
1.1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450 |
57 |
1.4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450 |
59 |
1.5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450 |
55 |
1.7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450 |
52 |
1.7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450 |
61 |
1.5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450 |
62 |
1.7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450 |
65 |
2.0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450 |
62 |
2.0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450 |
60 |
2.0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450 |
65 |
1.9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450 |
65 |
2.5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450 |
65 |
2.5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450 |
67 |
2.8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450 |
68 |
3.2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450 |
70 |
3.4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450 |
67 |
3.6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450 |
72 |
3.8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450 |
75 |
4.2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450 |
73 |
4.2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450 |
67 |
4.5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450 |
75 |
5.2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450 |
79 |
6.5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450 |
75 |
6.5 |
910 |
90 |
働く指定
流れ:8-1000m3/h
頭部:15-120m
速度を回して下さい:<1500rpm>
圧力:1.6MPa
温度:- 50℃-130℃
Motoe力:5.5-315KW
構造
|
*1 |
止めネジ |
*8 |
副インペラーの部屋 |
15 |
前部ベアリング・キャップ |
22 |
オイル鍋 |
*29 |
袖 |
|
2 |
ガスケット |
9 |
Oリング |
*16 |
前部軸受け |
23 |
調節のナット |
30 |
水シール リング |
|
*3 |
インペラーのナット |
*10 |
副インペラー |
17 |
軸受けボディ |
24 |
調整ネジ |
31 |
注入口 |
|
4 |
Oリング |
*11 |
パッキング部屋 |
18 |
軸受けブラケット |
25 |
軸受けボディ ブラケット |
32 |
Oリング |
|
*5 |
インペラー |
12 |
Oリング |
*19 |
後部軸受け |
*26 |
軸線 |
*33 |
キー |
|
*6 |
ポンプ・ボディ |
13 |
洗浄水ノズル |
20 |
後部軸受けカバー |
27 |
盾カバー |
|
|
|
7 |
Oリング |
14 |
版を保つ水 |
21 |
キー |
28 |
パッキン押さえ |
|

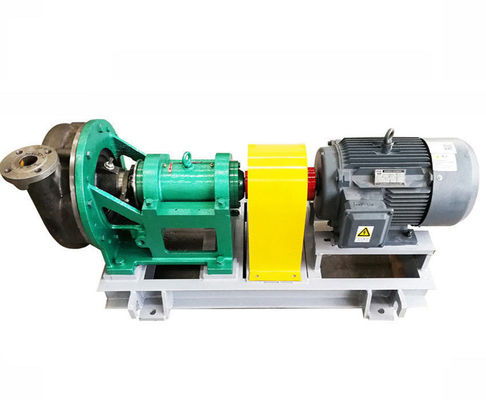

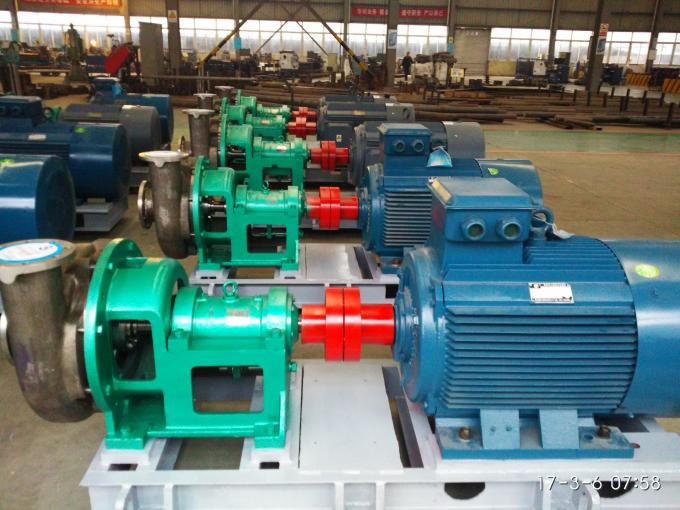

プロダクト映像
プロシージャ
パッキングおよび船積み
|
OEM |
受諾可能 |
|
MOQ |
1セット |
|
価格 |
交渉可能 |
|
港 |
上海 |
|
支払 |
T/T、L/C、ウェスタン・ユニオン |
|
包装 |
顧客の要求として輸出木製の場合または |
|
受渡し時間 |
順序の量に従う40日 |
|
出荷 |
海によって、列車での空気によって、 |
