商品の詳細:
お支払配送条件:
|
| 理論: | 遠心力ポンプ | 最大流: | 1000m3/h |
|---|---|---|---|
| 最高の頭部: | 120M | 圧: | 1.6Mpa |
| 温度: | -50-130℃ | 色: | カスタマイズされた |
| 標準または非標準: | 標準 | 名前: | 高性能の遠心単段横の軸方向に裂かれた投げる化学ポンプ |
| 構造: | シングルステージ ポンプ | 周波数: | 50hz か 60hz はすべて利用できます |
| ハイライト: | horizontal high pressure centrifugal pump,industrial centrifugal pumps |
||

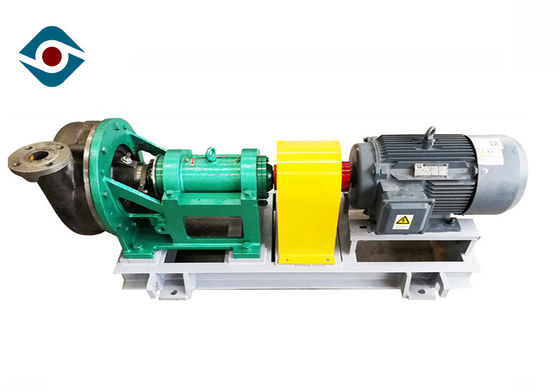

横の終わりの吸引の遠心ポンプ化学移動ポンプの発動を促している循環の自己
主な特長
1) 簡単なポンプ構造、簡単な取付けおよび便利な維持。
2） 100%銅のコイルはモーターが耐用年数を保障することができるように採用されます。
3）生存化学薬品および他の分野で広く利用される、産業である場合もある広い応用範囲。
あなたの安全を保護するために4）耐圧防爆モーターはカスタマイズすることができます。

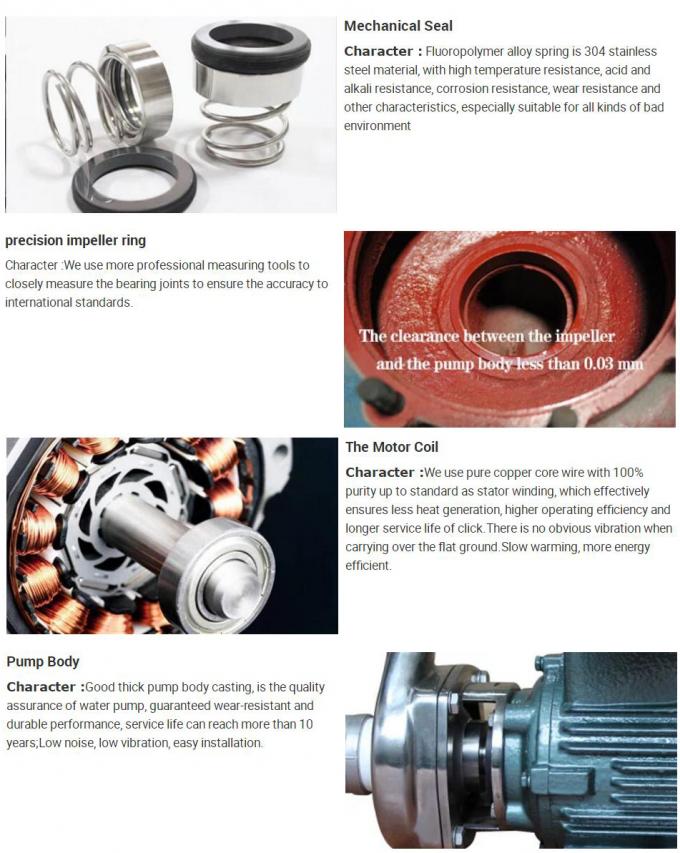

細部
パフォーマンス データ
|
構造 |
単段 |
||
|
頭部 |
10-90m |
||
|
流れ |
8-800 m3/h |
||
|
速度 |
980-2950 r/min |
||
|
力 |
1.1-160 kw |
||
|
効率 |
18%-85% |
||
|
NPSH |
1.4-4.5 m |
||
|
標準 |
ISO9001 |
||
構造
| *1 | 止めネジ | *8 | 副インペラーの部屋 | 15 | 前部ベアリング・キャップ | 22 | オイル鍋 | *29 | 袖 |
| 2 | ガスケット | 9 | Oリング | *16 | 前部軸受け | 23 | 調節のナット | 30 | 水シール リング |
| *3 | インペラーのナット | *10 | 副インペラー | 17 | 軸受けボディ | 24 | 調整ネジ | 31 | 注入口 |
| 4 | Oリング | *11 | パッキング部屋 | 18 | 軸受けブラケット | 25 | 軸受けボディ ブラケット | 32 | Oリング |
| *5 | インペラー | 12 | Oリング | *19 | 後部軸受け | *26 | 軸線 | *33 | キー |
| *6 | ポンプ・ボディ | 13 | 洗浄水ノズル | 20 | 後部軸受けカバー | 27 | 盾カバー | ||
| 7 | Oリング | 14 | 版を保つ水 | 21 | キー | 28 | パッキン押さえ |

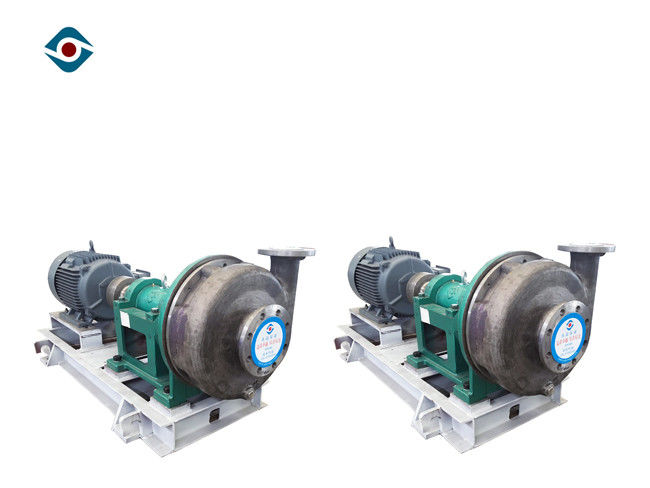

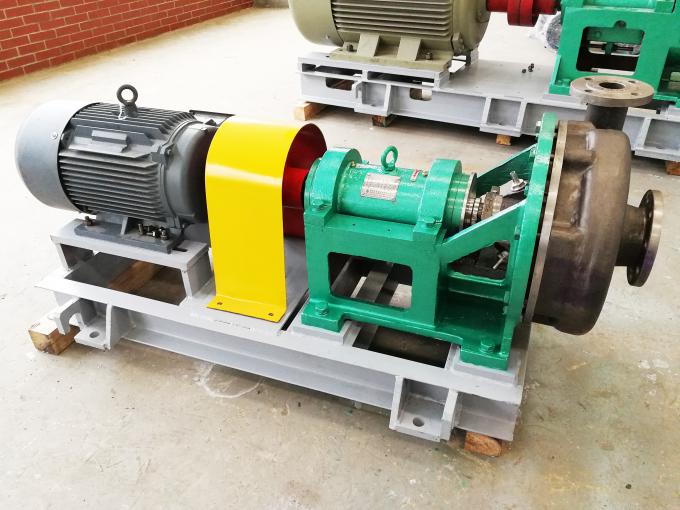

プロダクト映像
技術的な変数シート
|
モデル |
流れ （mの³ /h） |
頭部 （m） |
速度 （r/min） |
最高の効率 （%） |
NPSH （NPSHr） m |
| 40WD-250 | 8-30 | 15-28 | 1450 | 39 | 1.5 |
| 40WD-310 | 8-30 | 23-38 | 1450 | 37 | 1.7 |
| 40WD-350 | 8-30 | 35-50 | 1450 | 35 | 1.7 |
| 50WD-250 | 30-50 | 15-28 | 1450 | 40 | 1.4 |
| 50WD-310 | 30-60 | 25-38 | 1450 | 45 | 1.5 |
| 50WD-350 | 30-60 | 35-50 | 1450 | 43 | 1.8 |
| 50WD-400 | 30-60 | 50-75 | 1450 | 35 | 1.8 |
| 65WD-250 | 50-80 | 15-28 | 1450 | 48 | 1.8 |
| 65WD-310 | 50-100 | 25-38 | 1450 | 50 | 2.2 |
| 65WD-350 | 50-100 | 35-50 | 1450 | 55 | 2.2 |
| 65WD-400 | 50-100 | 45-75 | 1450 | 53 | 2.7 |
| 65WD-450 | 50-100 | 70-90 | 1450 | 52 | 2.8 |
| 80WD-250 | 70-140 | 15-25 | 1450 | 61 | 2.5 |
| 80WD-310 | 70-140 | 25-38 | 1450 | 62 | 2.5 |
| 80WD-350 | 70-160 | 35-50 | 1450 | 63 | 2.8 |
| 80WD-400 | 70-160 | 50-70 | 1450 | 62 | 2.8 |
| 80WD-450 | 70-160 | 70-90 | 1450 | 60 | 2.8 |
| 100WD-310 | 100-220 | 20-35 | 1450 | 57 | 2.8 |
| 100WD-350 | 100-220 | 35-48 | 1450 | 60 | 2.8 |
| 100WD-400 | 100-220 | 40-65 | 1450 | 68 | 2.8 |
| 125WD-310 | 120-250 | 18-33 | 1450 | 62 | 3 |
| 125WD-350 | 120-290 | 35-48 | 1450 | 62 | 3 |
| 125WD-400 | 140-300 | 35-60 | 1450 | 65 | 3 |
| 150WD-310 | 200-400 | 18-33 | 1450 | 64 | 3.5 |
| 150WD-350 | 200-400 | 25-45 | 1450 | 65 | 3.5 |
| 150WD-400 | 200-400 | 40-55 | 1450 | 67 | 3.5 |
| 200WD-350 | 300-600 | 28-38 | 1450 | 67 | 4 |
| 200WD-430 | 300-650 | 50-64 | 1450 | 70 | 4 |
| 250WD-430 | 400-800 | 50-60 | 1450 | 70 | 4.5 |
