商品の詳細:
お支払配送条件:
|
| 理論: | 遠心力ポンプ | 最大流: | 1000m3/h |
|---|---|---|---|
| 最高の頭部: | 120M | 圧: | 1.6Mpa |
| 色: | カスタマイズされた | 標準または非標準: | 標準 |
| 名前: | 高性能の遠心単段横の軸方向に裂かれた投げる化学ポンプ | 構造: | シングルステージ ポンプ |
| 燃料: | 電気の | 素材: | 鋳鉄、鋳鉄/ステンレス鋼、A51）、こんにちはCrの合金（A05 |
| ハイライト: | 横の割れ目の場合の遠心ポンプ,産業遠心ポンプ |
||

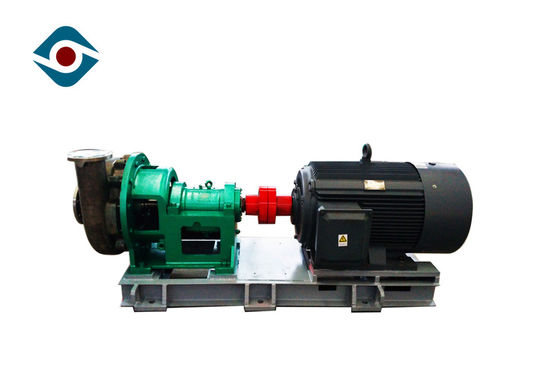

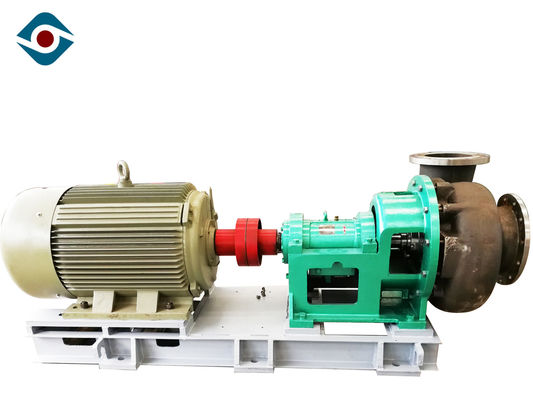

終わりの吸引の酸のアルカリの化学薬品の液体のために多段式横の遠心ポンプ
特徴
反腐食および耐久力のある横の遠心ポンプ
現在の概要の構造:ブラケット サポートおよび後部ドアの形態
安全で、便利な維持
大きい互換性
HG20592-2000PN16Mpaの標準に続きます
必要な鋳造のインペラー
ポンプ・ボディは広い流路の設計を採用します
高い固形分、高い粘着性および容易な結晶化媒体のために適した
パフォーマンス データ
容量:8 | 800のmの³ /h
頭部:10 | 90のm
最高の効率:70%
直径:200mm~470mm
NPSH:1.4m~4.5m
正当な最高モーター力:315のkw
許可された最高の粒度:20のmm
シールのタイプ:機械シールの動的シールのパッキング シール
ポンプ重量:3000kgまで
RPM:1450 r/min
材料:金属（労働条件に従って）
構造
| *1 | 止めネジ | *8 | 副インペラーの部屋 | 15 | 前部ベアリング・キャップ | 22 | オイル鍋 | *29 | 袖 |
| 2 | ガスケット | 9 | Oリング | *16 | 前部軸受け | 23 | 調節のナット | 30 | 水シール リング |
| *3 | インペラーのナット | *10 | 副インペラー | 17 | 軸受けボディ | 24 | 調整ネジ | 31 | 注入口 |
| 4 | Oリング | *11 | パッキング部屋 | 18 | 軸受けブラケット | 25 | 軸受けボディ ブラケット | 32 | Oリング |
| *5 | インペラー | 12 | Oリング | *19 | 後部軸受け | *26 | 軸線 | *33 | キー |
| *6 | ポンプ・ボディ | 13 | 洗浄水ノズル | 20 | 後部軸受けカバー | 27 | 盾カバー | ||
| 7 | Oリング | 14 | 版を保つ水 | 21 | キー | 28 | パッキン押さえ |
設置次元
技術的な変数
|
モデル |
クリーン ウォーターの性能 |
||||||
|
流れ （m3/h） |
頭部 （m） |
速度 （r/min） |
最高 効率 （%） |
NPSH （NPSHr） m |
ポンプ ヘッド重量 KG |
シャフトの部品 |
|
|
40WD-250 |
8-20 |
15-28 |
1450 |
39 |
0.6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450 |
40 |
0.7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450 |
45 |
1.1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450 |
50 |
1.1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450 |
45 |
1.1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450 |
48 |
1.1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450 |
57 |
1.4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450 |
59 |
1.5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450 |
55 |
1.7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450 |
52 |
1.7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450 |
61 |
1.5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450 |
62 |
1.7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450 |
65 |
2.0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450 |
62 |
2.0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450 |
60 |
2.0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450 |
65 |
1.9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450 |
65 |
2.5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450 |
65 |
2.5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450 |
67 |
2.8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450 |
68 |
3.2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450 |
70 |
3.4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450 |
67 |
3.6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450 |
72 |
3.8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450 |
75 |
4.2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450 |
73 |
4.2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450 |
67 |
4.5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450 |
75 |
5.2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450 |
79 |
6.5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450 |
75 |
6.5 |
910 |
90 |
細部
分野の適用
私達のサービス
1.Warranty期間:1年（注意:機械の保証の範囲はdamageable予備品を含んでいません;
他の部品のため、新しく自由な部品を保証期間の顧客に提供します）
2. ステンレス鋼の混合の水漕の技術のための支持
機械および自由な修理を使用して3.Free列車
