商品の詳細:
お支払配送条件:
|
| 理論: | 遠心力ポンプ | 最大流: | 1000m3/h |
|---|---|---|---|
| 最高の頭部: | 120M | 圧: | 1.6Mpa |
| 温度: | -50-130℃ | 色: | カスタマイズされた |
| 標準または非標準: | 標準 | 名前: | 高性能の遠心単段横の軸方向に裂かれた投げる化学ポンプ |
| 構造: | シングルステージ ポンプ | ||
| ハイライト: | horizontal high pressure centrifugal pump,industrial centrifugal pumps |
||

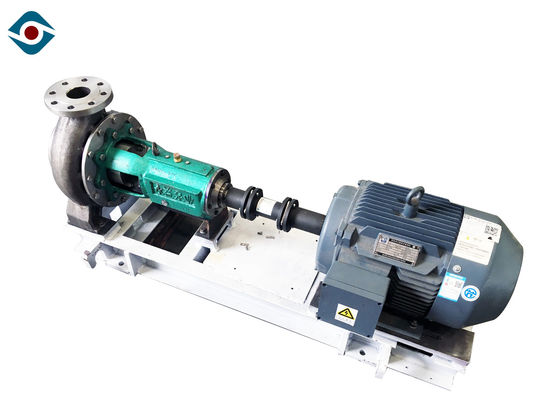

産業頑丈な横の遠心ポンプ、反腐食性の化学ポンプ
製品の説明
構造
| *1 | 止めネジ | *8 | 副インペラーの部屋 | 15 | 前部ベアリング・キャップ | 22 | オイル鍋 | *29 | 袖 |
| 2 | ガスケット | 9 | Oリング | *16 | 前部軸受け | 23 | 調節のナット | 30 | 水シール リング |
| *3 | インペラーのナット | *10 | 副インペラー | 17 | 軸受けボディ | 24 | 調整ネジ | 31 | 注入口 |
| 4 | Oリング | *11 | パッキング部屋 | 18 | 軸受けブラケット | 25 | 軸受けボディ ブラケット | 32 | Oリング |
| *5 | インペラー | 12 | Oリング | *19 | 後部軸受け | *26 | 軸線 | *33 | キー |
| *6 | ポンプ・ボディ | 13 | 洗浄水ノズル | 20 | 後部軸受けカバー | 27 | 盾カバー | ||
| 7 | Oリング | 14 | 版を保つ水 | 21 | キー | 28 | パッキン押さえ |
パフォーマンス データ
| 容量: | 8 | 800のmの³ /h |
| 頭部: | 10 | 90のm |
| 最高の効率: | 70% |
| 直径: | 200mm~470mm |
| NPSH: | 1.4m~4.5m |
| 正当な最高モーター力: | 315のkw |
| 許可された最高の粒度: | 20のmm |
| シールのタイプ: | 機械シールの動的シールのパッキング シール |
| ポンプ重量: | 3000kgまで |
| RPM: | 1450 r/min |
| 材料: | 金属（労働条件に従って） |
特徴
反腐食および耐久力のある横の遠心ポンプ
現在の概要の構造:ブラケット サポートおよび後部ドアの形態
安全で、便利な維持
大きい互換性
HG20592-2000PN16Mpaの標準に続きます
必要な鋳造のインペラー
ポンプ・ボディは広い流路の設計を採用します
高い固形分、高い粘着性および容易な結晶化媒体のために適した
構造の記述
軸受けボディ ブラケット
WDポンプ軸受けボディ ブラケットは十分な剛性率の鋳鉄（HT200、HT250）フレームの構造であり、ある特定の衝撃吸収性は、役割ポンプ・ボディおよび軸受けボディを支えることです。
軸受けボディ
ポンプ シャフトの放射状および軸力を支えるための圧延軸受けが装備されている軸受けボディ。WDポンプはカップリングの側面の2つの単一の列の角の接触の玉軸受が軸および放射状力に抗するために装備されています。単一の列の円柱軸受はポンプ側面に放射状力に抗するために取付けられます。版を保つ316L水は前部軸受け腺の前部分に媒体か他の液体が前部軸受けを書き入れることを防ぐために置かれます。
技術的な変数
|
モデル |
クリーン ウォーターの性能 |
||||||
|
流れ （m3/h） |
頭部 （m） |
速度 （r/min） |
最高 効率 （%） |
NPSH （NPSHr） m |
ポンプ ヘッド重量 KG |
シャフトの部品 |
|
|
40WD-250 |
8-20 |
15-28 |
1450 |
39 |
0.6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450 |
40 |
0.7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450 |
45 |
1.1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450 |
50 |
1.1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450 |
45 |
1.1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450 |
48 |
1.1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450 |
57 |
1.4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450 |
59 |
1.5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450 |
55 |
1.7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450 |
52 |
1.7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450 |
61 |
1.5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450 |
62 |
1.7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450 |
65 |
2.0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450 |
62 |
2.0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450 |
60 |
2.0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450 |
65 |
1.9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450 |
65 |
2.5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450 |
65 |
2.5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450 |
67 |
2.8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450 |
68 |
3.2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450 |
70 |
3.4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450 |
67 |
3.6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450 |
72 |
3.8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450 |
75 |
4.2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450 |
73 |
4.2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450 |
67 |
4.5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450 |
75 |
5.2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450 |
79 |
6.5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450 |
75 |
6.5 |
910 |
90 |

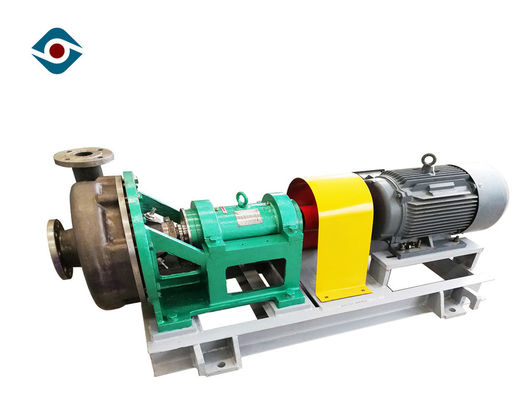

プロダクト ショー
分野の適用
|
毎日の化学薬品 |
顔の泡、毛ゲル、毛髪染料、歯磨き粉、シャンプー、靴墨、Cosmestics等。 |
|
薬学 |
栄養物の液体、中国の従来のパテント薬、薬のグリース、生物的プロダクト等。 |
|
化学工業 |
脂肪、溶剤、樹脂、ペンキ、顔料、オイルの代理店等。 |
|
他の企業 |
Contructionの企業、プラスチック企業、繊維工業、石炭の浮遊の代理店等。 |
FAQ
1. Q:製造業者または商事会社ですか。
A:私達は1995年に確立される製造業者化学薬品プロセス ポンプの専門の製造業者および多くにより20年の経験の省エネのミキサーです。
2. Q:あなたの受渡し時間は何ですか。
A:バッチ順序は沈殿物を受け取った後40仕事日以内に出荷されます。
3. Q:あなたの保証のサービス方針は何ですか。
A:すべてのプロダクトのための12か月、およびあるプロダクト保証は24monthsです。
4. Q:私が引用語句のために提供する必要があるどんな情報か。
A:媒体:__________PH:______
比重:_____の温度:_______
容量/流れ:________m3/hの頭部:_________m
電圧:____________Vの頻度:_________Hz
力:_____________KW
5. Q:あなたの最低の量は何ですか。
A:1セットはまた私達に歓迎されます。
