商品の詳細:
お支払配送条件:
|
| 理論: | 遠心力ポンプ | 最大流: | 1000m3/h |
|---|---|---|---|
| 最高の頭部: | 120M | 圧: | 1.6Mpa |
| 標準または非標準: | 標準 | 名前: | 高性能の遠心単段横の軸方向に裂かれた投げる化学ポンプ |
| 構造: | シングルステージ ポンプ | 素材: | 鋳鉄、鋳鉄/ステンレス鋼、A51）、こんにちはCrの合金（A05 |
| 電圧: | 等はすべて利用できます | 周波数: | 50hz か 60hz はすべて利用できます |
| ハイライト: | horizontal high pressure centrifugal pump,industrial centrifugal pumps |
||

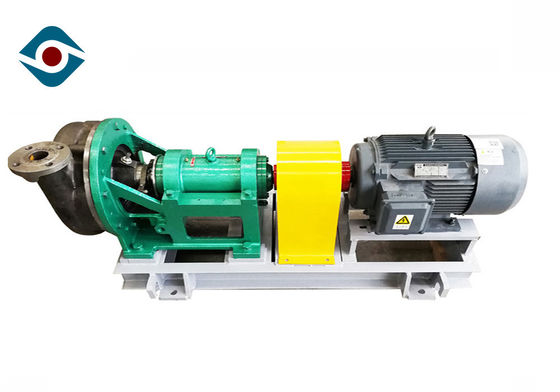

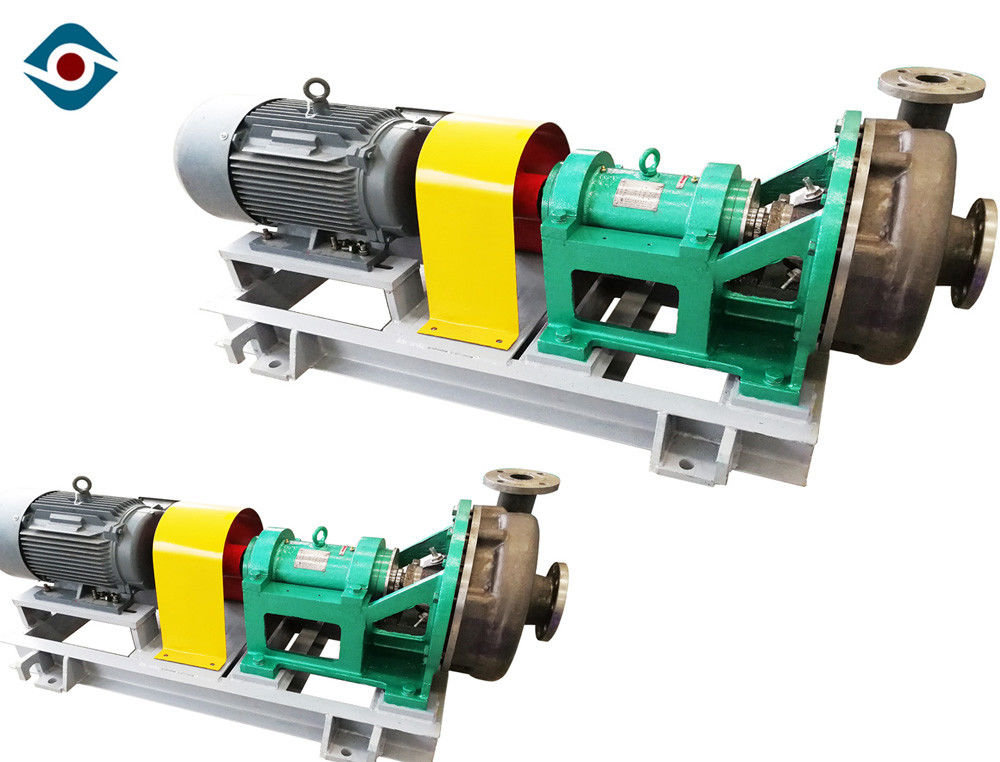

高速横の割れ目の場合の遠心ポンプ耐食性
特徴
シャフトのシール:パッキング シールおよび機械シールを含むシャフトのシール、および最高の軸線の跳ね上がりは0.05mmの内にあります。
パフォーマンス データ
容量:8 | 800のmの³ /h
頭部:10 | 90のm
最高の効率:70%
直径:200mm~470mm
NPSH:1.4m~4.5m
正当な最高モーター力:315のkw
許可された最高の粒度:20のmm
シールのタイプ:機械シールの動的シールのパッキング シール
ポンプ重量:3000kgまで
RPM:1450 r/min
材料:金属（労働条件に従って）
構造
単段、単一の吸引、片持梁タイプ化学遠心ポンプ。
フィートの取付けられ、中心線によって取付けられる構造は利用できます;放射状のものの割れた包装。
軸受けは軸受ケーシングに取付けられている調節可能な回転式部品です。
包装の1つの側面のポンプ出口。
機械シールはシャフトのシーリングとして採用されます。
direct爪のタイプ カップリングか適用範囲が広いカップリングによってつなぎました。
| *1 | 止めネジ | *8 | 副インペラーの部屋 | 15 | 前部ベアリング・キャップ | 22 | オイル鍋 | *29 | 袖 |
| 2 | ガスケット | 9 | Oリング | *16 | 前部軸受け | 23 | 調節のナット | 30 | 水シール リング |
| *3 | インペラーのナット | *10 | 副インペラー | 17 | 軸受けボディ | 24 | 調整ネジ | 31 | 注入口 |
| 4 | Oリング | *11 | パッキング部屋 | 18 | 軸受けブラケット | 25 | 軸受けボディ ブラケット | 32 | Oリング |
| *5 | インペラー | 12 | Oリング | *19 | 後部軸受け | *26 | 軸線 | *33 | キー |
| *6 | ポンプ・ボディ | 13 | 洗浄水ノズル | 20 | 後部軸受けカバー | 27 | 盾カバー | ||
| 7 | Oリング | 14 | 版を保つ水 | 21 | キー | 28 | パッキン押さえ |
設置次元
分野の適用
硫酸、硝酸、塩酸のリン酸の有機酸の無機酸の1、すべての温度および密度
2、炭酸ナトリウムのすべての温度の無水水酸化ナトリウムおよび密度および別のアルカリ解決
3のすべての親切な塩水濃度
4つは、すべての種類石油化学プロダクト、有機化合物および別の腐食性の原料およびプロダクト溶かしました。
プロセス
方法のプロセスは競争価格に化学ポンプをする横の遠心化学的方法ポンプ、それ農産物プロセスをはっきり知るのを助けます次あります。
